川口市　トイレ水漏れ⑫

本日は「トイレの水漏れ修理」です

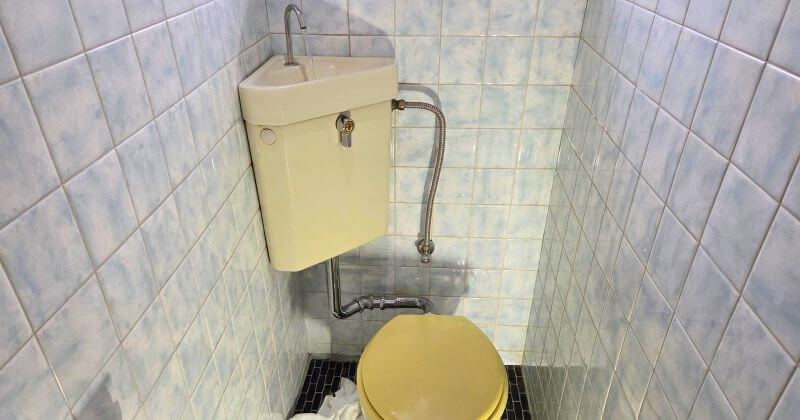

修理前です。トイレの床に水漏れしているという依頼です。

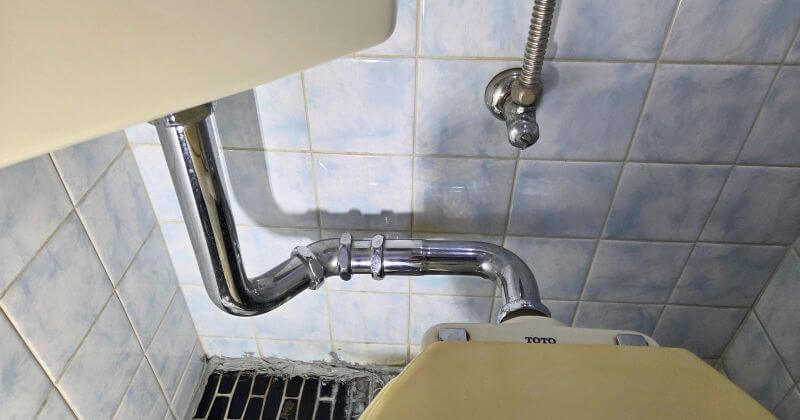

画像は「洗浄管」という部材です。隅付型タンクに貯めた水を洗浄レバーを引くことで便器の洗浄を行う仕組みです。

この洗浄管に穴が開いてしまったり、接合部分が緩んだりすると水漏れしてしまいます。

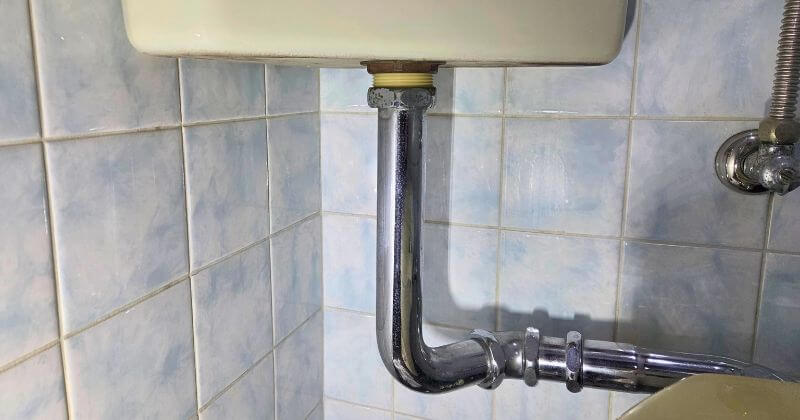

画像は「洗浄管」と「サイフォン管」の接続部分です。

ここでも接続部分のナットが緩んだりすると水漏れしてしまいます。また、取付が歪んでいる場合などもパッキンが平行に噛み合わないために微量の水漏れを起こすことがあります。

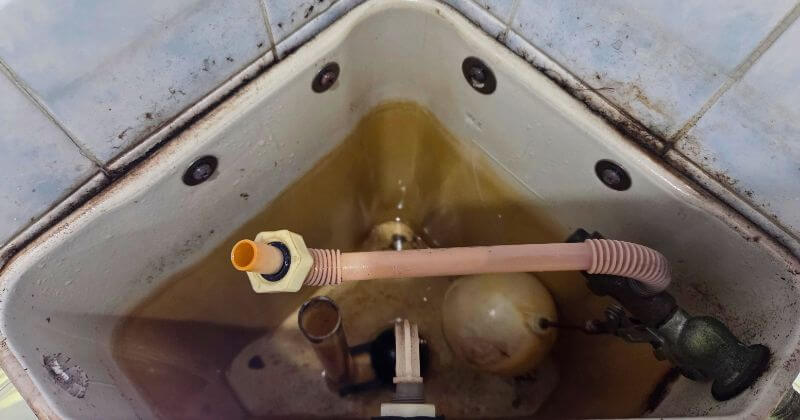

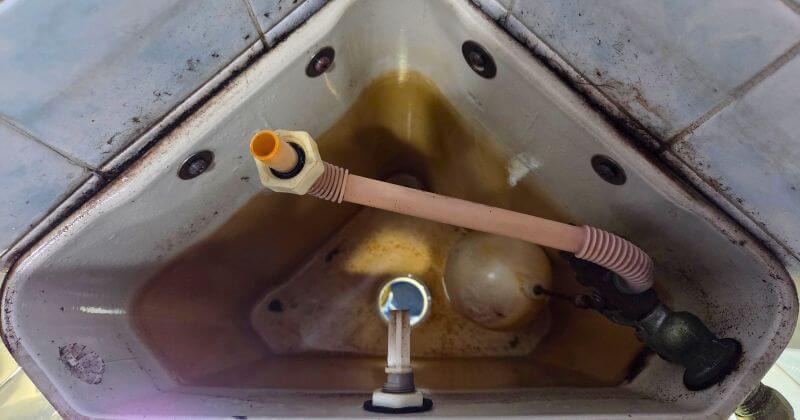

修理前のトイレタンク内です。

画像中央のビニールの部品は手洗い管と接続される部分で、こちらに亀裂が入って水漏れしてしまうこともあります。

さて、今回の水漏れの原因ですが、洗浄管に小さな穴が開いてしまったことでした。そして、トイレタンク内の消耗部品も同時に交換することになりました。

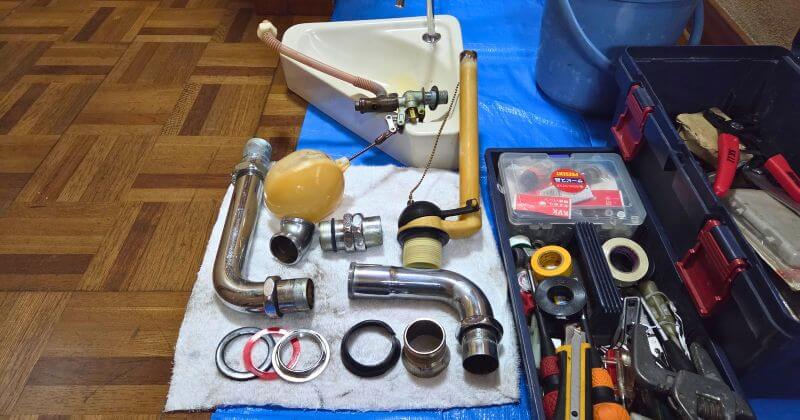

取りはずした部品です。

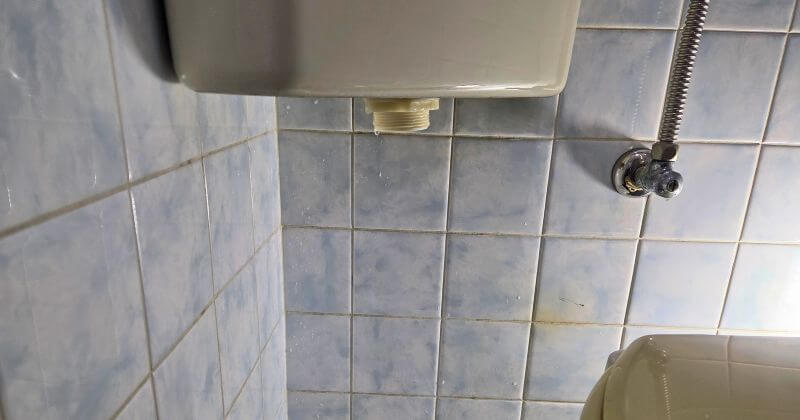

まずは、新しいサイフォン管を取り付けていきます。この時、ナットは手閉めで仮付けの状態にしておきます。

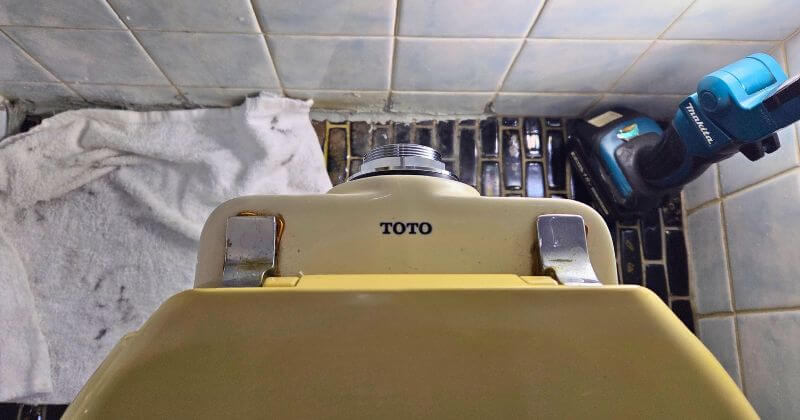

新しい「大便器スパッド」を取り付けています。

この大便器スパッドは便器とタンク、洗浄管とを接続するためのものでパッキンが古くなるとナットを締め付けても空回りしてしまい水漏れの原因となることがある部品です。

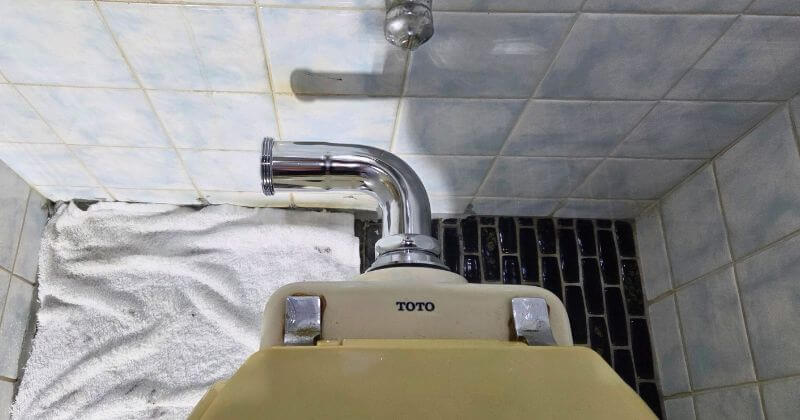

画像は「洗浄管下部」という部品です。このあとタンク側に取り付ける「洗浄管上部」という部品と組み合わせて使います。

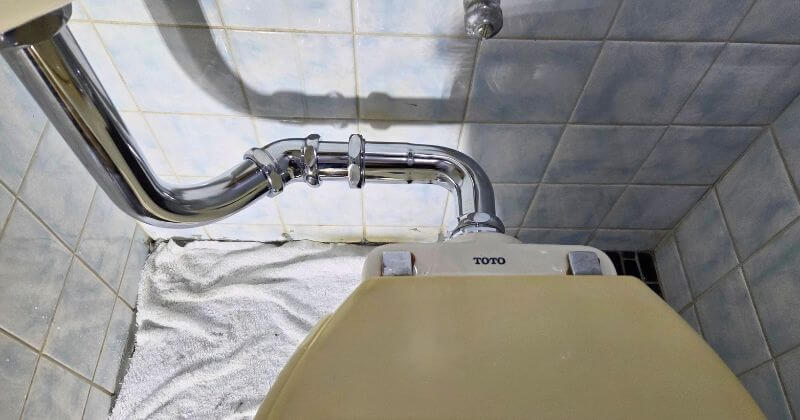

洗浄管の取付状況です。

通常は画像中央にある「ソケット」と「45°エルボ」は必要ありませんが今回は特殊な例です。これは便器を最初に取り付けたときの「排水芯」が原因です。排水芯とは床下に配管された排水管の立ち上がりの中心部分のことで床を仕上げてしまったあとでは変更がききません。そして、メーカーさんの設計した仕様通りに施工していれば「ソケット」と「45°エルボ」は必要なかったはずでしたが何らかの原因で誤った排水芯で取り付けられた経緯がある様です。

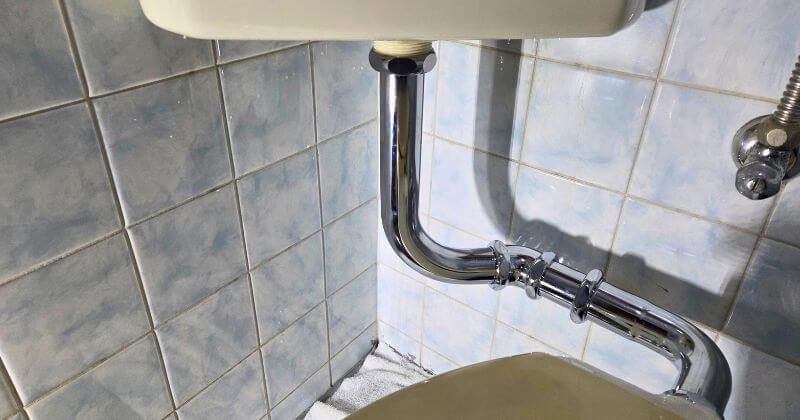

ここでサイフォン管と洗浄管が床に対して垂直に取付出来ているかを確認します。先程、記した様に取付が歪んでいると水漏れの原因となるために慎重におこないます。

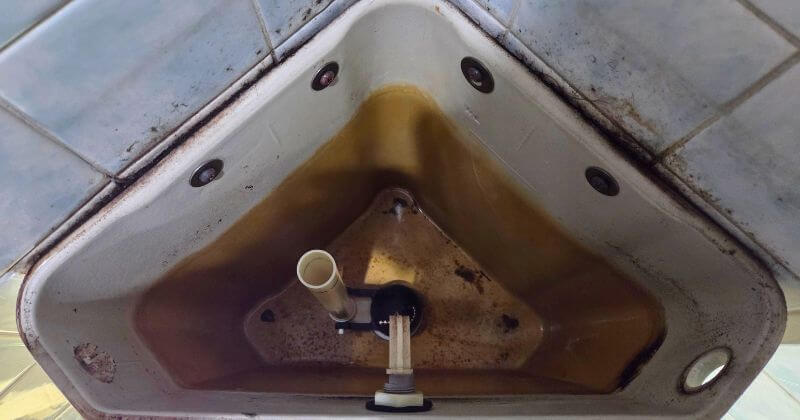

洗浄レバーにフロートバルブの鎖を取り付けています。この時、鎖のたるみを調整して「大」、「小」それぞれ適正に作動することを確認します。

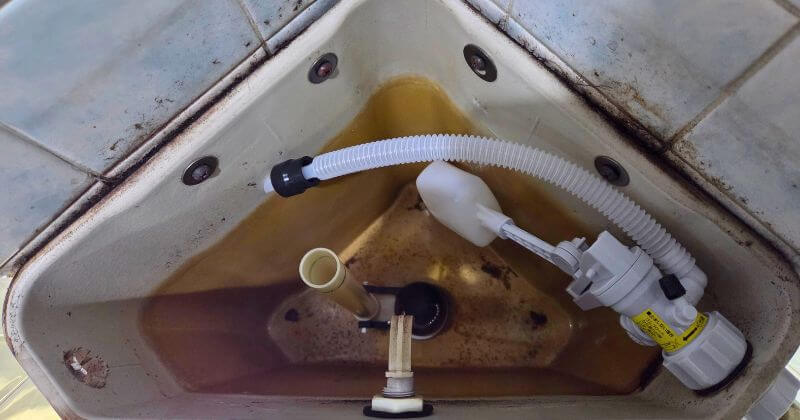

ボールタップの取付中です。

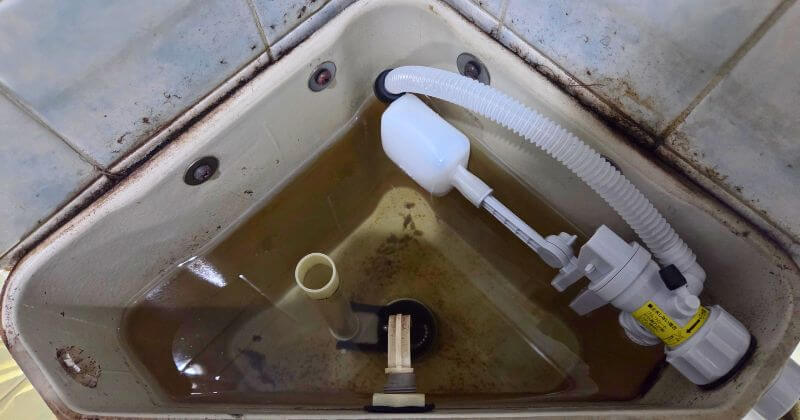

全ての部品の取付が終わりましたので止水栓を開け、ボールタップの浮き玉でタンク内の水位調整を行います。

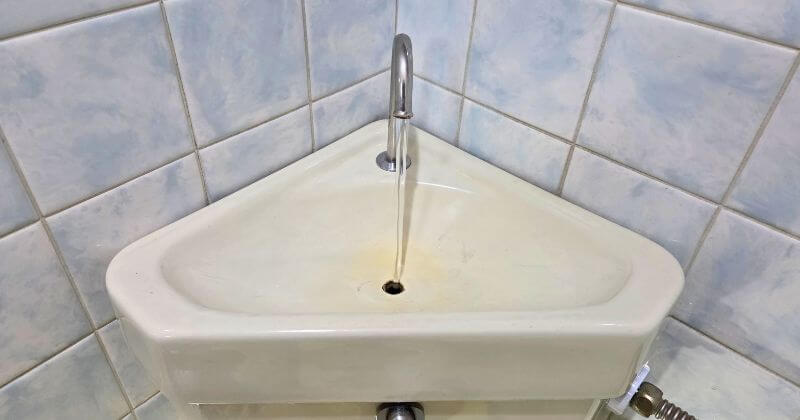

洗浄中です。この時、手洗い管から出る水の勢いが強すぎて跳ねる様なら止水栓を徐々に絞り調整します。

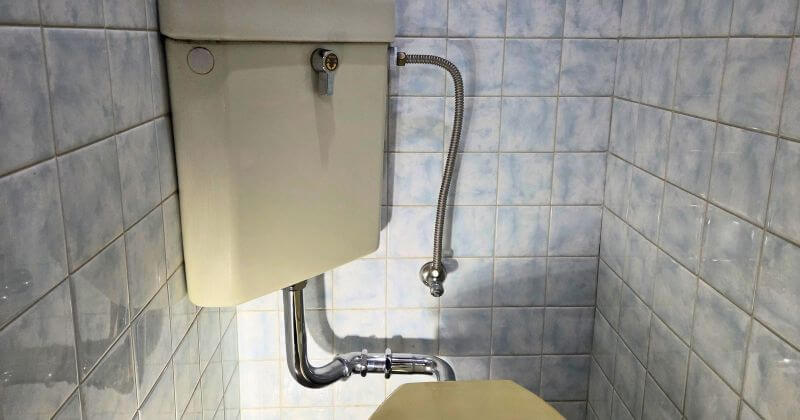

修理後です。

何度も洗浄を繰り返し、水漏れが解消したことを確認して作業終了です。
